Gates zaman kayışları, endüstriyel güç aktarım sistemlerinde iki veya daha fazla mil arasında hassas ve senkronize hareket aktarımı sağlamak amacıyla kullanılan dişli kayışlardır. Gates markası; farklı güç, hız, tork ve çalışma koşullarına yönelik kauçuk senkron kayışlardan çift taraflı triger kayışlarına, yüksek torklu modellerden açık uçlu kayışlara kadar geniş bir ürün grubu sunmaktadır.

Bu nedenle bir Gates triger kayışı seçerken yalnızca uzunluk ve genişlik ölçüsüne bakmak yeterli değildir. Diş profili, hatve, diş sayısı, kayış uzunluğu, genişlik, kasnak tipi, motor gücü ve çalışma devri birlikte değerlendirilmelidir.

Bu kapsamlı rehberde Gates triger dişli zaman kayışlarının çeşitlerini, modellerini, profil yapılarını ve endüstriyel kullanım alanlarını inceleyeceğiz.

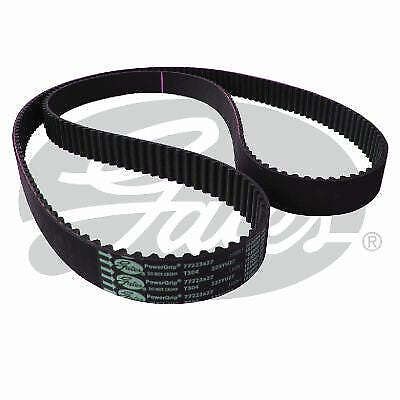

Gates Triger Zaman Kayışı Nedir?

Triger dişli zaman kayışı, iç yüzeyinde bulunan dişlerin uygun kasnak dişleriyle kavraması sayesinde hareketi senkronize olarak aktaran güç aktarım elemanıdır.

Standart düz kayışlardan farklı olarak triger kayışlarında hareket aktarımı pozitif diş kavramasıyla gerçekleşir. Bu yapı özellikle hassas pozisyonlama, senkronizasyon ve kontrollü hareket gerektiren makinelerde önemli avantaj sağlar.

Gates PowerGrip ürün ailesinde GT, GT3, GT4, HTD, Twin Power ve diğer senkron kayış çözümleri bulunmaktadır. Gates’in endüstriyel ürün dokümanlarında ayrıca trapez profilli PowerGrip, GTX ve Long Length gibi ürün grupları da yer almaktadır.

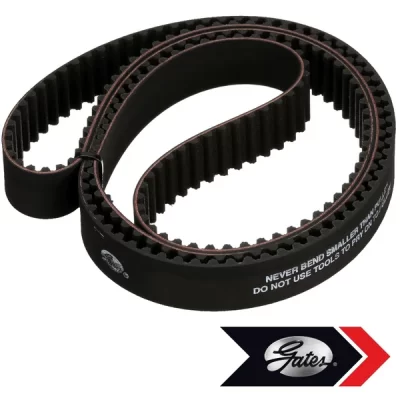

Gates Zaman Kayışlarının Başlıca Çeşitleri

Gates endüstriyel triger kayışları kullanım ve profil özelliklerine göre farklı gruplarda incelenebilir.

Başlıca ürün grupları:

• Gates PowerGrip GT3
• Gates PowerGrip GT4
• Gates PowerGrip HTD
• Gates PowerGrip GTX
• Gates PowerGrip Twin Power
• Gates PowerGrip GT2 Twin Power
• Gates HTD Twin Power
• Gates PowerGrip trapez dişli kayışlar
• Gates Long Length açık uçlu kayışlar
• Gates Synchro-Power poliüretan zaman kayışları

Bu seriler arasında kauçuk senkron kayışlar ve poliüretan zaman kayışları gibi farklı konstrüksiyonlar bulunmaktadır.

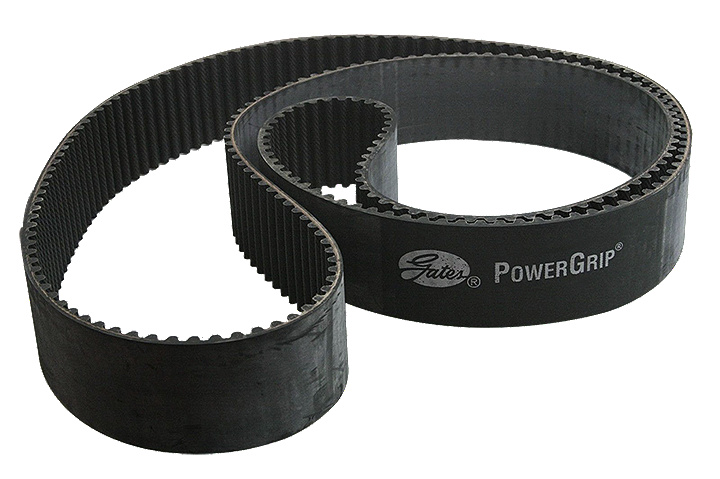

Gates PowerGrip GT3 Zaman Kayışları

Gates PowerGrip GT3, yüksek performanslı kauçuk senkron kayış serilerinden biridir.

GT3 serisi hem yeni tahrik tasarımlarında hem de mevcut sistemlerin performans yükseltmelerinde kullanılabilir. Gates’in ürün bilgilerinde 2MGT, 3MGT, 5MGT, 8MGT ve 14MGT gibi farklı hatve seçenekleri belirtilmektedir.

GT3 Hatve Çeşitleri

ProfilHatveGenel Kullanım2MGT2 mmKompakt hassas sistemler3MGT3 mmKüçük ve hassas tahrikler5MGT5 mmServo ve kompakt güç aktarımı8MGT8 mmYüksek performanslı sistemler14MGT14 mmYüksek güç ve tork

Gates, 2MGT, 3MGT ve 5MGT seçeneklerini kompakt tahrikler ve hassas servo uygulamaları için; 8MGT ve 14MGT seçeneklerini ise takım tezgâhı, kâğıt ve tekstil makineleri gibi yüksek performanslı uygulamalar için konumlandırmaktadır.

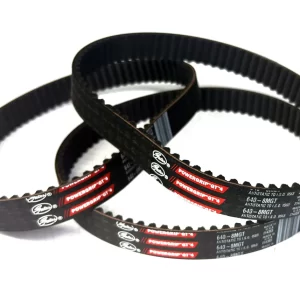

Gates PowerGrip GT4 Yüksek Tork Kayışları

PowerGrip GT4, Gates’in yeni nesil yüksek torklu kauçuk senkron kayış teknolojilerinden biridir.

GT4, etilen elastomer yapısı sayesinde yüksek güç taşıma kapasitesine odaklanır. Gates ayrıca GT4’ün daha dar tahriklerde yüksek güç aktarımı, genişletilmiş sıcaklık kabiliyeti ve geliştirilmiş kimyasal dayanım sunduğunu belirtmektedir.

Özellikle:

• Yüksek tork
• Yüksek güç yoğunluğu
• Dar alanlı tahrik sistemleri
• Endüstriyel makineler
• Takım tezgâhları
• Kâğıt makineleri
• Tekstil makineleri

gibi uygulamalarda değerlendirilebilir.

Gates kaynaklarında 8MGT ve 14MGT hatvelerinin yüksek performanslı tahrikler için öne çıktığı belirtilmektedir.

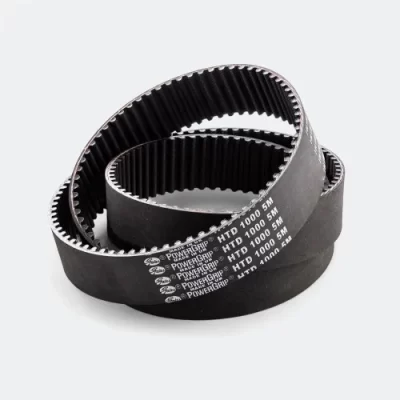

Gates PowerGrip HTD Triger Kayışları

HTD, kavisli diş geometrisine sahip yaygın bir senkron kayış profilidir.

Gates PowerGrip HTD ürün grubunda:

• 3M
• 5M
• 8M
• 14M
• 20M

hatve seçenekleri bulunmaktadır.

HTD profil triger kayışları özellikle yüksek tork aktarımı gereken sistemlerde kullanılabilir.

Gates HTD Kayış Kullanım Alanları

• Endüstriyel makineler
• Konveyör sistemleri
• Paketleme makineleri
• Otomasyon
• Tekstil makineleri
• Kâğıt makineleri
• CNC ve takım tezgâhları
• Özel makine sistemleri

Gates PowerGrip GTX Kayışlar

PowerGrip GTX, yüksek güç aktarımı ve yüksek tork gerektiren endüstriyel uygulamalar için geliştirilen senkron kayış gruplarından biridir.

Gates teknik kataloğunda GTX ürünleri özellikle 8MX ve 14MX seçenekleriyle listelenmektedir. Bu kayışlar uygun HTD veya GT kasnaklarla kullanılabilir.

GTX serisi, standart bir senkron kayışın güç kapasitesinin yeterli olmadığı uygulamalarda değerlendirilmesi gereken ürün gruplarından biridir.

Gates Twin Power Çift Taraflı Triger Kayışları

Standart triger kayışlarında dişler genellikle tek yüzeydedir. Gates Twin Power kayışlarda ise kayışın iki tarafında da diş bulunmaktadır.

Bu özellik sayesinde kayışın her iki yüzeyi güç aktarımı ve senkronizasyon amacıyla kullanılabilir.

Gates Twin Power kayışları özellikle bazı millerin dönüş yönünün ters çevrilmesi veya çift taraflı tahrik gereken serpantin sistemleri için tasarlanmıştır. Kayışın iki tarafındaki elastomer dişler yüksek yük taşıma ve senkronizasyon kapasitesi sağlar.

Twin Power Özellikleri

• Çift taraflı diş yapısı
• İki yüzeyden güç aktarımı
• Yüksek senkronizasyon
• Yüksek esneklik
• Düşük bakım ihtiyacı
• Yağlama gerektirmeyen çalışma
• Yüksek hızlara uygunluk

Gates Twin Power serisinde XL, L ve H gibi profiller bulunmaktadır.

Gates GT2 Twin Power

PowerGrip GT2 Twin Power, çift taraflı GT profilli senkron kayış çözümüdür.

Gates’e göre bu kayışlar her iki taraftan senkronizasyon sağlamak amacıyla tasarlanmıştır ve karşılıklı dönen tahrik sistemlerinde kullanılabilir. Ürün yapısı yüksek hız ve farklı sıcaklık koşullarına yönelik performans özellikleri sunar.

Özellikle:

• Robotik sistemler
• Otomasyon makineleri
• Özel tahrik sistemleri
• Çift taraflı güç aktarımı
• Hassas senkronizasyon uygulamaları

için değerlendirilebilir.

Gates HTD Twin Power Zaman Kayışları

Gates PowerGrip HTD Twin Power, çift taraflı HTD diş yapısına sahip senkron kayışlardır.

Kayışın her iki diş yüzeyinde bulunan naylon kaplama, her iki yönde yüksek yük taşıma kapasitesine katkı sağlar. Fiberglas çekme kordları ise yüksek mukavemet, esneklik ve uzamaya karşı direnç sağlar.

Bu ürün grubu yüksek hız, yüksek yük ve çift taraflı senkron hareket gereken uygulamalarda kullanılabilir.

Gates Trapez Dişli Zaman Kayışları

Gates’in PowerGrip ürün grubunda klasik trapez diş profiline sahip zaman kayışları da bulunmaktadır.

Başlıca profiller:

Gates ProfilHatve SistemiMXLİnçXLİnçLİnçHİnçXHİnçXXHİnç

Bu kayışlar özellikle mevcut makinelerde kullanılan klasik trapez dişli kasnak sistemlerinin yenilenmesinde önemlidir.

Gates teknik dokümanlarında MXL, XL, L, H, XH ve XXH profilleri trapez senkron kayışlar arasında listelenmektedir.

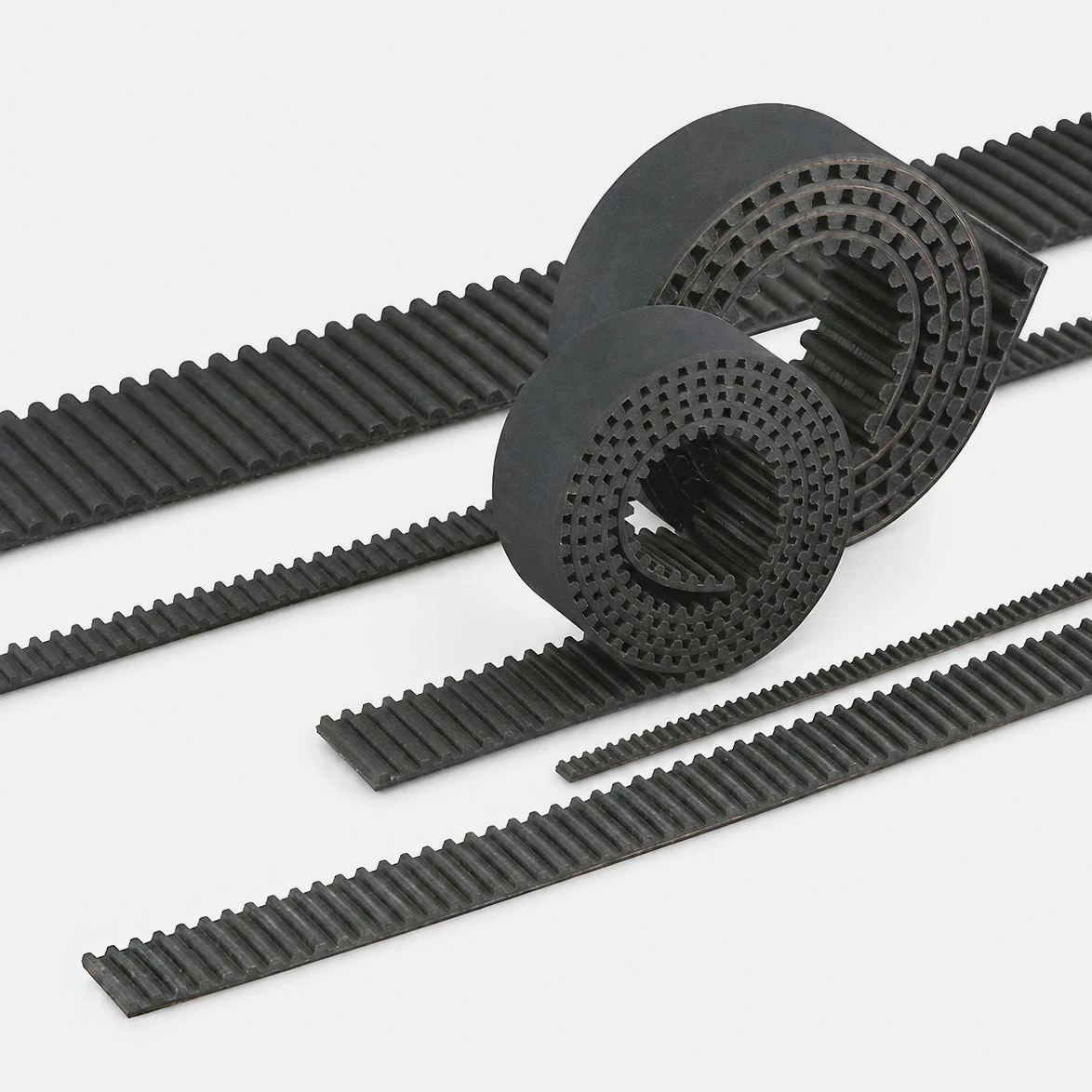

Gates Long Length Açık Uçlu Zaman Kayışları

Her uygulamada sonsuz bir triger kayışı kullanılmaz.

Özellikle lineer hareket ve uzun mesafeli taşıma sistemlerinde açık uçlu zaman kayışlarına ihtiyaç duyulabilir.

Gates Long Length ürünleri açık uçlu kauçuk senkron kayışlar arasında yer almaktadır. Ürün grubunda MXL, XL, L ve metrik hatveli farklı seçenekler bulunmaktadır.

Kullanım alanları:

• Lineer aktüatörler
• Otomasyon sistemleri
• Konveyörler
• Pozisyonlama sistemleri
• Robotik uygulamalar
• Uzun mesafeli hareket sistemleri

Gates Poliüretan Synchro-Power Zaman Kayışları

Gates’in senkron kayış ürün gruplarında poliüretan Synchro-Power zaman kayışları da bulunmaktadır.

Teknik dokümanlarda T2.5, T5, T10 ve AT5, AT10 gibi metrik hatve seçeneklerinin yanı sıra çift taraflı DL-T5 ve DL-T10 seçenekleri de listelenmektedir.

Poliüretan zaman kayışları özellikle hassas hareket, temiz çalışma ve yüksek esneklik gerektiren uygulamalarda tercih edilebilir.

Gates Zaman Kayışı Hatve Ölçüleri

Hatve, triger kayışı seçiminde en önemli teknik ölçülerden biridir.

Hatve, kayışın hatve çizgisinde birbirini takip eden iki dişin merkezleri arasındaki mesafedir. Gates teknik dokümanlarında hatve uzunluğu da kayışın hatve çizgisi boyunca ölçülen toplam uzunluğu olarak açıklanmaktadır.

Örnek hatveler:

• 2 mm
• 2.5 mm
• 3 mm
• 5 mm
• 8 mm
• 10 mm
• 14 mm
• 20 mm

Ancak T5 ile 5M, T10 ile 10M veya GT ile HTD profilleri aynı ürün anlamına gelmez. Profil geometrisinin de mutlaka kontrol edilmesi gerekir.

Gates Triger Kayışı Seçimi Nasıl Yapılır?

Doğru kayış seçimi için aşağıdaki bilgiler belirlenmelidir:

1. Kayış Profili

GT, HTD, trapez, Twin Power, T veya AT profilinin hangisi olduğu tespit edilmelidir.

2. Hatve

Kayış ve kasnağın hatveleri birbiriyle uyumlu olmalıdır.

3. Diş Sayısı

Mevcut kayışın toplam diş sayısı belirlenmelidir.

4. Hatve Uzunluğu

Kayışın hatve çizgisi üzerindeki toplam uzunluğu hesaplanmalıdır.

5. Genişlik

Kayış genişliği mevcut kasnağa ve aktarılacak yüke uygun olmalıdır.

6. Motor Gücü

Aktarılacak mekanik güç, kayış kapasitesinin belirlenmesinde önemlidir.

7. Devir

Çalışma devri kayışın performansını etkileyen temel parametrelerden biridir.

8. Çalışma Ortamı

Sıcaklık, yağ, nem, toz, kimyasallar ve diğer çevresel faktörler dikkate alınmalıdır.

Gates Triger Kayışında Kasnak Uyumu Neden Önemlidir?

Bir triger kayışının doğru çalışması için kayış ve kasnak arasında profil uyumu bulunmalıdır.

Örneğin Gates GT3 serisinde 2MGT, 3MGT ve 5MGT seçenekleri GT profilli kasnaklarla; 8MGT ve 14MGT seçenekleri ise ilgili HTD/GT uyumlu kasnak sistemleriyle kullanılabilmektedir.

Bu nedenle yalnızca:

“Kayış 8 mm hatveli.”

bilgisi sipariş için yeterli değildir.

Aynı zamanda:

profil + hatve + diş sayısı + uzunluk + genişlik + kasnak

kontrol edilmelidir.

Gates Triger Kayışı Ölçüleri Nasıl Belirlenir?

Mevcut kayıştan ürün tespiti yapılırken aşağıdaki ölçüler alınabilir:

Kayış genişliği: mm
Diş sayısı: adet
Hatve: mm
Hatve uzunluğu: mm
Dış çevre: mm
Profil: GT / HTD / T / AT / trapez vb.

En güvenilir yöntemlerden biri mevcut kayışın üzerindeki tam Gates ürün kodunu kontrol etmektir.

Gates ürün kodlarında bazı seriler için uzunluk, hatve ve genişlik birlikte kodlanmaktadır. Örneğin Gates kataloğunda GT4 için ürün tanımlamasının uzunluk-hatve-genişlik şeklinde oluşturulduğu ve örnek olarak 3150-14MX-55 kodunun 3150 mm hatve uzunluğu, 14 mm hatve ve 55 mm genişliği ifade ettiği belirtilmektedir.

Gates Triger Kayışlarının Kullanım Alanları

Gates zaman kayışları birçok farklı endüstriyel uygulamada kullanılabilir.

Başlıca kullanım alanları:

• Konveyör sistemleri
• Paketleme makineleri
• Ambalaj makineleri
• Baskı makineleri
• Kâğıt makineleri
• Tekstil makineleri
• CNC makineleri
• Takım tezgâhları
• Robotik sistemler
• Otomasyon
• Servo motor sistemleri
• Lineer hareket sistemleri
• Pozisyonlama makineleri
• Özel makine imalatı
• Endüstriyel güç aktarım sistemleri

Gates, GT3 ve GT4 gibi ürünleri makine, kâğıt ve tekstil gibi yüksek performans gerektiren endüstriyel uygulamalarla ilişkilendirmektedir.

Gates Zaman Kayışı Çeşitleri Karşılaştırma Tablosu

Gates SerisiDiş YapısıÖne Çıkan ÖzellikUygulamaPowerGrip GT3GTYüksek performansEndüstriyel makinelerPowerGrip GT4GTYüksek torkYüksek güç gerektiren sistemlerPowerGrip HTDHTDYüksek torkGüç aktarımıPowerGrip GTXYüksek performansYüksek güç kapasitesiAğır hizmet uygulamalarıTwin PowerÇift taraflıİki yüzeyden aktarımÇift taraflı tahriklerGT2 Twin PowerÇift taraflı GTSenkronizasyonÖzel makinelerHTD Twin PowerÇift taraflı HTDÇift taraflı yüksek yükYüksek performanslı sistemlerPowerGripTrapezKlasik senkron aktarımEndüstriyel makinelerLong LengthAçık uçluUzun hareket mesafesiLineer ve otomasyonSynchro-PowerPoliüretanHassas hareketOtomasyon ve özel uygulamalar

Ürün grupları Gates’in endüstriyel senkron kayış dokümanlarında farklı uygulama ve profil kategorileri altında yer almaktadır.

Gates Triger Kayışlarının Avantajları

Doğru uygulamada kullanılan Gates senkron kayışlarının başlıca avantajları şunlardır:

• Hassas senkron hareket
• Pozitif diş-kasnak kavraması
• Kayma riskinin azaltılması
• Yüksek güç aktarımı
• Düşük bakım ihtiyacı
• Yağlama gerektirmeyen çalışma
• Farklı profil seçenekleri
• Farklı hatve ve genişlik seçenekleri
• Yüksek hız uygulamalarına uygun ürünler
• Çift taraflı tahrik seçenekleri

Gates Twin Power ürünlerinde yağlama ve yeniden gerdirme ihtiyacının ortadan kaldırılmasının bakım ve duruş sürelerini azaltmaya yardımcı olduğu belirtilmektedir.

Doğru Gates Zaman Kayışını Seçmek Neden Önemlidir?

Yanlış hatveye veya yanlış diş profiline sahip bir kayışın doğru kasnakla çalışması mümkün olmayabilir. Kayışın genişliğinin uygun olmaması ise güç aktarım kapasitesini etkileyebilir.

Bu nedenle yeni bir Gates triger kayışı siparişinden önce:

Kayış kodu → Profil → Hatve → Diş sayısı → Hatve uzunluğu → Genişlik → Kasnak → Motor gücü → Devir

sırasıyla kontrol edilmelidir.

Özellikle mevcut bir makinede kayış değişimi yapılacaksa eski kayışın ürün kodunun tamamının okunması ve mümkünse kasnak ölçülerinin de kontrol edilmesi önerilir.

Gates Triger Dişli Zaman Kayışları Hakkında Sık Sorulan Sorular

Gates triger kayışı ne işe yarar?

Gates triger kayışı, döner hareketi iki veya daha fazla mil arasında senkronize şekilde aktarmak için kullanılır.

Gates PowerGrip GT3 nedir?

PowerGrip GT3, Gates’in yüksek performanslı kauçuk senkron kayış serilerinden biridir. 2MGT, 3MGT, 5MGT, 8MGT ve 14MGT gibi hatve seçenekleri bulunmaktadır.

Gates GT4 nedir?

PowerGrip GT4, yüksek tork ve yüksek güç taşıma kapasitesine odaklanan Gates senkron kayış serisidir. Gates, GT4’ün daha dar tahriklerde yüksek güç aktarımına katkı sağladığını belirtmektedir.

Gates HTD kayış nedir?

HTD, kavisli diş geometrisine sahip senkron kayış profilidir. Gates ürün gamında 3M, 5M, 8M, 14M ve 20M gibi hatveler bulunmaktadır.

Gates Twin Power ne demektir?

Twin Power, iki yüzünde de diş bulunan çift taraflı senkron kayıştır. Özellikle ters yönlü dönüş veya iki taraftan güç aktarımı gereken sistemlerde kullanılabilir.

Gates triger kayışı nasıl ölçülür?

Kayışın profili, hatvesi, diş sayısı, hatve uzunluğu ve genişliği belirlenmelidir. Mevcut kayışın üzerindeki ürün kodunun tamamı varsa ürün tespitinde önemli bir referanstır.

Gates zaman kayışlarında hatve nedir?

Hatve, kayışın hatve çizgisi üzerinde ardışık iki diş merkezinin arasındaki mesafedir. Hatve uzunluğu ise kayışın hatve çizgisi boyunca toplam uzunluğudur.

Gates triger kayışı nerelerde kullanılır?

Endüstriyel otomasyon, konveyör, paketleme, baskı, kâğıt, tekstil, CNC, robotik ve farklı güç aktarım makinelerinde kullanılabilir.

Gates triger kayışı ile kasnak aynı marka olmak zorunda mıdır?

Asıl önemli konu marka isminden ziyade profil, hatve ve teknik uyumdur. Kayış ve kasnak geometrisinin birlikte uyumlu olması gerekir.

Gates;

Gates triger dişli zaman kayışları, endüstriyel güç aktarımında hassasiyet, senkronizasyon ve güvenilir hareket aktarımı sağlayan önemli ürünlerdir.

PowerGrip GT3, GT4, HTD, GTX, Twin Power, GT2 Twin Power ve HTD Twin Power gibi seriler farklı güç ve uygulama ihtiyaçlarına yönelik çözümler sunar. Gates’in ürün gamında ayrıca trapez profilli ve açık uçlu zaman kayışları ile poliüretan Synchro-Power çözümleri de bulunmaktadır.

Doğru ürün seçimi için yalnızca kayışın uzunluğunu bilmek yeterli değildir. Profil, hatve, diş sayısı, hatve uzunluğu, genişlik ve kasnak uyumu mutlaka kontrol edilmelidir.
